ZBW/ZDBW智能型無觸點交流電力穩壓器

關注次數：

ZBW/ZDBW智能型無觸點交流電力穩壓器概述：
ZBW/ZDBW系列無觸點補償式免維護電力穩壓器系我公司自行研制開發、生產的具有水平的無觸點穩壓器。ZBW/ZDBW型無觸點穩壓器采用集成電路按特定順序控制若干個晶閘管電壓過零通斷，來改變補償電壓的大小與極性，是晶閘管交流開關技術與變壓器技術的不錯結合。采用大功率晶閘管（可控硅）代替機械與碳刷來控制調壓，容量可做到2000KVA，補償范圍大可達±50%，效率可達99%以上，是大功率電力穩壓器發展方向的新型產品，是節能型綠色環保產品，具備所有保護功能，工作十分可靠，適應性特強。實現了全無觸點調壓，具有穩定性能好，效率特高等優點，對電網無污染，能在各種惡劣的電網和復雜的負載下可靠地連續工作,使用壽命極長，能連續無故障運行10萬小時以上，實現了穩壓器長期免維護。

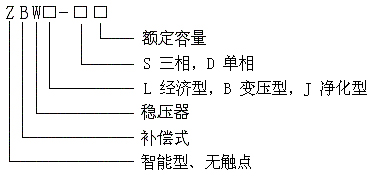

一、型號命名：

二、技術指標：

輸入	穩壓范圍	三相304V~456V,單相176V~264V
輸入	頻率	47HZ~63HZ
輸出	額定電壓	相電壓220V，線電壓380V
	中心電壓值調節范圍	±7%
	穩壓精度	±（1~5）%可選擇（常規設定為±2%）
	響應時間	快（一個電源周波20ms）
	波形失真	不產生附加波形畸變（靜態）
	效率	≥98%
	三相不平衡度	三相電壓自動平衡
	延時輸出	先穩壓再輸出（保護設備不受沖擊）
保護	過壓	輸出相電壓超過10%（245V），切斷輸出或不間斷轉向旁路
	欠壓	輸出相電壓低于10%（195V），切斷輸出或不間斷轉向旁路
	缺相	具備（自動切斷）
	過載	電子檢測，過載3分鐘內切斷輸出
	過流	電子檢測和斷路器雙重保護
	短路	電子檢測和斷路器雙重保護

三、性能特點：

響應速度快	12位高速AD采集，每周波采集64點，單片機進行數字處理運算，電子模塊快速補償
可設定多種調整方式	同調：當設定同調時，AD同時采集A、B、C三相電壓的真值進行平均計算，給出指令進行補償，可以提高三相電壓的不平衡度
	分調：當設定分調時，三相電壓各自調整，保證三相電壓都在精度范圍內，特別適合單相負載
	自動判斷：微電腦自動分析應該進行同調或分調
測量技術新型	12位AD采集，單片機進行數字濾波及真值計算
控制準確無誤	大規模可編程邏輯器件與單片機的不錯配合
人性化的界面	通過操作面板觸摸鍵可以設定各種指標（輸出電壓、穩壓精度、保護功能）
輸出波形無失真	無觸點過零開關切換，同頻、鎖相、正弦波疊加補償原理
抵抗諧波干擾	真值電壓檢測
負載范圍廣	阻性、容性、感性負載都能適應
緩起動抗沖擊	具有先穩壓再輸出功能
保護功能全	當出現過壓、欠壓時可在1秒內保護或者不間斷自動轉換到旁路工作，并且具有完善的缺相、過載、短路保護及故障后聲光報警功能
電壓電流顯示	電壓、電流分別真值數字顯示

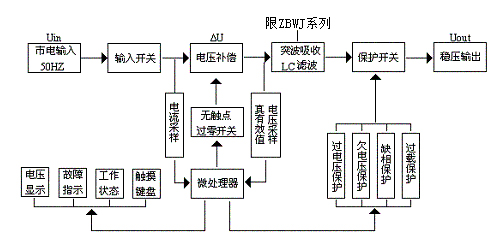

四、工作原理：
　　采用微電腦（MCU+PLD+12位高速AD）智能檢測，輸出指令控制電子模塊（IGBT或SCR）的快速切換，通過變壓器同頻、鎖相、正弦波疊加補償保持輸出電壓的穩定。響應速度快、無碳刷、無觸點、無機械、三相電壓自動平衡。

五、型號規格:

型號	額定容量(KVA)	輸入電壓范圍 (V)	輸出電壓（V）	額定輸出電流 (A)	機柜外形尺寸 (mm) 寬X厚X高	重量 (kg)
ZBW-S10	10	三相304V~456V	三相 380V±7% 可設置	15	500×500×1000	140
ZBW-S20	20			30	500×500×1000	160
ZBW-S30	30			46	600×600×1300	180
ZBW-S50	50			76	600×600×1300	195
ZBW-S75	75			114	660×660×1500	316
ZBW-S100	100			152	660×660×1500	330
ZBW-S150	150			228	700×700×1600	450
ZBW-S225	225			342	900×800×1900	530
ZBW-S320	320			486	1100×1000×2200	630
ZBW-S400	400			608	1100×1000×2200	750
ZBW-S500	500			760	1200×1000×2200	870
ZBW-S600	600			912	1200×1000×2200	980
ZBW-D3	3	單相 176V~264V	單相 220V±7% 可設置	14	250×500×500	20
ZBW-D5	5			23	250×500×500	28
ZBW-D10	10			45	350×600×600	50
ZBW-D20	20			91	350×600×600	80
ZBW-D30	30			136	660×660×1400	100
ZBW-D50	50			227	660×660×1400	140
