DVR動態電壓恢復器

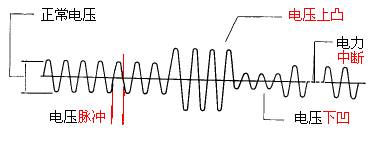

在配電傳輸系統中，電網電壓的瞬間擾動或者負載發生故障如短路等的時候，會對敏感負荷的支路電壓造成跌落，上升等問題；這種變化對諸如半導體制造業生產廠是非常致命的，每年由于電壓突將等問題造成的損失數以萬計。DVR主要以補償短時間的電壓跌落、上升為目的，它通過向配電系統串入一個電壓源來調節用戶端電壓質量，以抑制配電系統的電壓擾動對敏感負荷的影響。

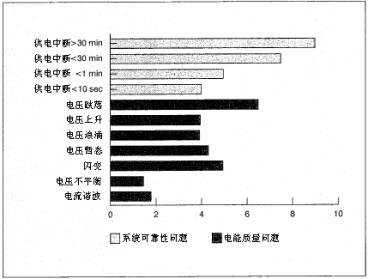

圖2 供電質量和電能質量問題出現次數（相對比例）

一、電壓恢復器主要技術指標
1、輸入電壓：3Ф380V±20%（三相四線）（允許短時跌落50%）
2、輸入電源頻率：40-70HZ
3、輸出電壓：3Ф380V±5%(可設定)
4、穩壓精度：±1%
5、主控元件：IGBT
6、補償方式： MPWM脈波寬度調變方式，逆變補償（內置逆變器）
7、動態跟蹤補償時間：<1ms
8、諧波電壓補償：THD〈2%
9、電壓調整方式：三相獨立調整，三相電壓自動平衡
10、抗諧波干擾：在嚴重波形失真下能正常工作
11、 尖峰抑制：輸入4000V單脈沖，輸出小于40V
12、 濾波性能：0.15M—10M，差模70—100dB,共模100dB
二、工作原理

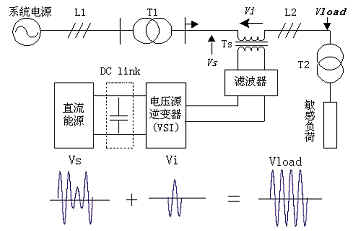

圖3 DVR動態電壓恢復器原理
    在電源和負載之間串聯一只補償變壓器，通過補償變壓器的初級線圈的逆變器向負載側提供同頻、鎖相、幅值可變的補償電壓保持輸出電壓的穩定。
    由于采用逆變器做動態補償、直流蓄能電源為逆變器提供能源，當電網電壓出現閃變或電壓跌落時，逆變器以小于1ms的速度進行補償。逆變器的PWM調制波的基準源為標準的正弦波，通過采集電壓波形與標準波進行比較，能補償電壓諧波，保證輸出電壓諧波含量（THD）小于3%
DVR系列動態電壓恢復器型號規格（單相輸出）：

DVR系列動態電壓恢復器型號規格（三相輸出）：
